液壓制動系統是提升機的關鍵配套設備，是礦井提升機安全運行的根本保證。液壓站是機制動系統的驅動和調節壓力機構，液壓站的穩定可靠運行是礦井安全提升的必要保證，其性能和質量直接影響設備和人身的安全。今天小編就來和大家講講礦用提升機液壓站工作制動原理。
　　

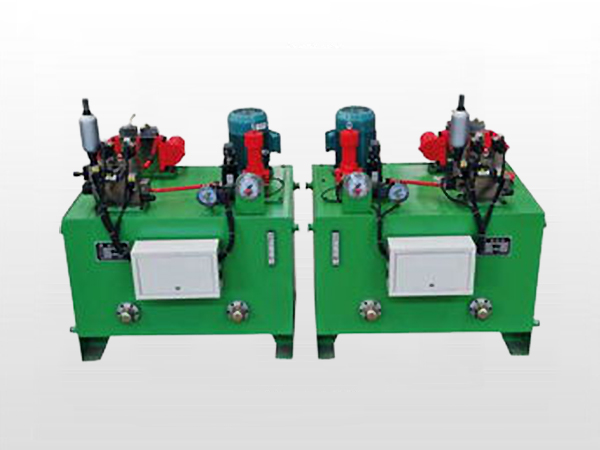

　　主提升絞車液壓站(以主井TE160B液壓站為例)主要由油箱、泵裝置和閥組組成。液壓站有兩套油泵裝置，兩套電液比例調壓裝置，一套工作，一套備用。兩油泵互為備用時，由液動換向閥自動換向。系統采用變量柱塞泵作為工作油源，可以減小系統發熱。系統主閥組上的元件主要采用插裝閥，使系統工作更加可靠。液壓站出油口設有濾油器，防止制動器油缸回油時將雜質帶入系統。液壓站還裝有油箱溫度計和壓力變送器，用于監控油溫和壓力的變化。
　　

　　一、工作制動部分的原理

　　
　　液壓站可以為盤形制動器提供不同油壓的壓力油。油壓的變化由電液比例溢流閥8來調節。系統正常工作時，電磁鐵G3，G4，G5通電，壓力油經液動換向閥15、電磁閥9、23、濾油器17，球式截止閥18分別進入盤形制動器;司機可以通過調節電液比例溢流閥8的電壓大小來實現油壓的變化，從而達到調節制動力矩的目的。當電液比例溢流閥8的比例電磁鐵控制電壓增加時，系統油壓升高;制動器開閘。當電液比例溢流閥8的比例電磁鐵控制電壓減少時，系統油壓下降;制動器合閘。當電液比例溢流閥8的比例電磁鐵控制電壓減少至零時，這時系統的油壓，為殘壓。提升機處于完全制動狀態。

　　二、安全制動部分的原理

　　
　　系統發生故障時，如全礦停電等，提升機必須實現緊急制動。此時電機，KT線圈，電磁鐵G3，G4，G7斷電，固定卷筒的盤形制動器油壓立刻降為零，游動卷筒的盤形制動器油壓降為溢流閥10調定的壓力P1級值，即級制動油壓值，保壓到時間繼電器動作，電磁鐵G5斷電，G6通電，油壓降到零，實現全制動。在延時過程中，蓄能器起穩壓補油作用，調節單向節流截止閥的開口度可調節其補油量，使延時過程中P1值基本穩定在要求值。
　　
　　以上這個過程，使提升機在緊急制動時，獲得了良好的二級制動性能從A點(即P2點)降到B點，固定卷筒的盤形制動器處于制動狀態，整個卷筒受到1/2以上的制動力矩。游動卷筒的盤形制動器的油壓降到一級制動油壓PI級(從B點到C點)延時t1秒后到達D點，此時提升機已停車，電磁換向閥G5延時后斷電，G6延時后通電，油壓從PI級降到零壓(即從D點到E點)，完成二級制動。盤形制動器以三倍的靜力矩將卷筒牢固地閘住，使其安全的停止轉動。
　　
